＜別 紙＞
1.SIMの特徴について
・アプリや情報をハードウェアによる機構で秘匿管理でき、いざ攻撃を受けたときには自己破壊するなどの機能を具備する、高い堅牢性を有する専用のセキュリティチップです。
・内部で安全にアプリを実行できます。
・アプリやデータをOTA（注1）で遠隔から書き換えできます。
（注1）Over The Airの略。無線通信を経由して行うこと。
2.本技術の仕組み
（a）認証や暗号通信、CMAC（注2）検証などに用いる共通鍵（注3）の共有方法
IoT機器の出荷時に、安全に秘匿管理されるMaster Secret（注4）と機器ID（注5）から生成される共通鍵をプリセットします。
IoT機器を設置する際に、同じくMaster Secretを内包するSIMに、IoT機器から機器IDを通知することで、SIMの内部にも同じ共通鍵を生成します。
これにより、SIMとIoT機器の間で安全に共通鍵を共有でき、認証、暗号通信、CMAC検証が可能になります。

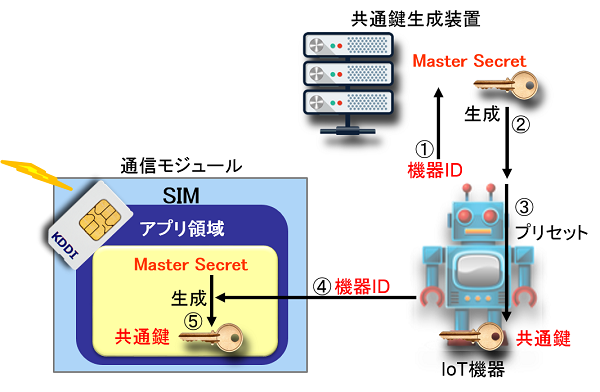

図1. SIMとIoT機器との間で共通鍵を共有する方法
（注2） Cipher-based Message Authentication Codeの略。共通鍵でメッセージを認証するコードのこと。
（注3） 通信を行う両者が同じ鍵を共有することで、相互認証や暗号通信を行える暗号鍵です。
（注4） 共通鍵を生成する要素となる値。
（注5） 製造番号やシリアルナンバーなどのID情報。
（b）SIM内プライベート認証局（注6）アプリによるIoT機器への公開鍵証明書の発行
共通鍵でSIMとIoT機器が相互に認証を行います。認証に成功すれば、SIMのアプリ領域に組み込まれたSIM内プライベート認証局アプリから、IoT機器に公開鍵証明書を発行します。
この公開鍵証明書を用いることで、IoT機器とサーバーは安全に通信を行うことができるようになります。

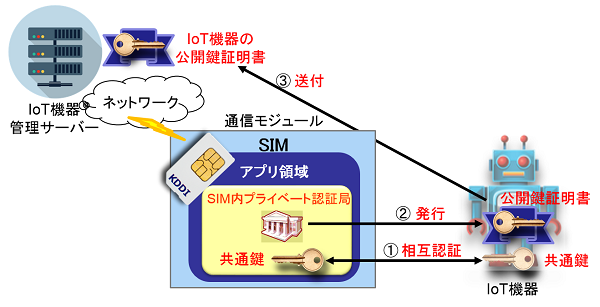

図2. サーバーとIoT機器が安全に通信するためのSIMからIoT機器へ公開鍵証明書を発行する方法
（注6） 通信キャリアなどが発行した公開鍵証明書と秘密鍵を持ち、この秘密鍵でIoT機器から受け取る公開鍵に電子署名を施すIoT機器向けの認証局のこと。
（c）一連の処理の流れ
1．Master Secretから生成される共通鍵をIoT機器にプリセットしておきます。
2．IoT機器が設置されると、IoT機器からSIMへ機器IDが通知されます。
3．SIMは、Master Secretと機器IDから生成される共通鍵をSIMの内部に持ちます。
4．SIMとIoT機器の間で、この共通鍵を用いた相互認証を行います。
5．認証に成功すると、IoT機器からSIMへ公開鍵が渡されます。
6．SIMの内部に組み込まれたプライベートな認証局アプリを用いて、公開鍵証明書を発行します。
以後、IoT機器はこの公開鍵証明書を用いて、サーバーなどの装置と安全な通信を行えるようになります。

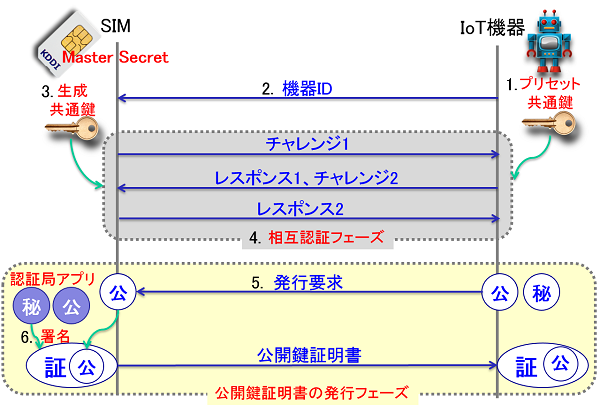

図3. （a）と（b）をまとめたSIMとIoT機器の相互認証と公開鍵証明書の発行シーケンス
(d)OTAによるＳＩＭ内アプリやデータの遠隔保守
SIMの特徴を応用することで、IoT機器認証のための暗号鍵の発行アプリ（注7）の組み込みや、IoT機器の所有者の変化や暗号鍵の危殆化にあわせたOTAによる差し替えが可能です。
これにより、安全な暗号鍵の発行や、盗難や紛失にあったIoT機器に対して暗号鍵を消去するなどの保守が可能になります。

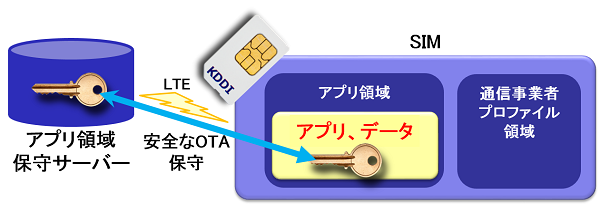

図4.SIMのアプリ領域への暗号鍵発行アプリの組み込みと遠隔保守
（注7） 共通鍵を生成しIoT機器とSIMの間で共有する機能と、この共通鍵で相互認証した後にIoT機器向けのプライベートな公開鍵証明書を発行する機能を有します。
